Negatoskop Nedir?
Negatoskop sağlık alanında kullanılan tıbbi bir terimdir. Negatoskop ne demek sorusunun Türkçe karşılığı ise ‘’ışıklıcam’’dır ve bu terim tıp alanında sıklıkla kullanılır. Negatoskop, yüksek teknolojinin bir ürünü niteliğindedir ve yine üretiminde yüksek teknoloji bir ekipman zinciri kullanılmıştır.
Negatoskop cihazı nedir? Negatoskop kelimesinin nereden geldiğine dair net bir bilgi bulunmamaktadır. Latince ''nega'' kelimesi olumsuz ya da reddetmek anlamlarına gelir. ''Skop'' kelimesi ise Latince’de bakmak anlamına gelmektedir buna ek olarak ise ''skop'' eki Türkçeye ‘’görme bakma aleti’’ olarak girmiştir. Bu bilgiler ışığında negatoskop kelime anlamı olarak olumsuzu görme aleti, olumsuz olana bakmak için kullanılan alet anlamlarını taşır.
Negatoskop Özellikleri Nelerdir?

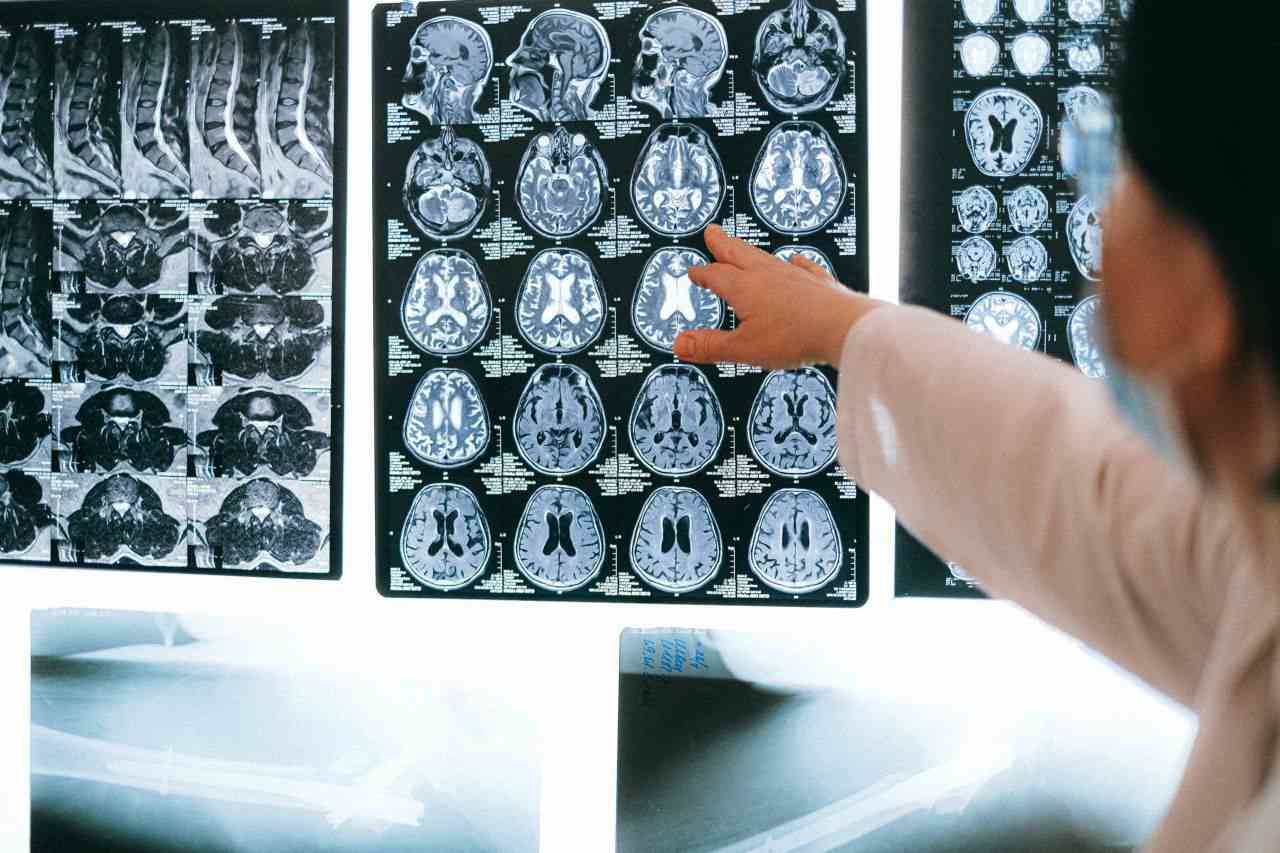

İyi ve kaliteli bir negatoskop kullanmak hekimler, diş hekimleri ve veteriner hekimler için önemlidir. Negatoskop cihazı, radyoloji bölümünde çekilen röntgen filmler için üretilmiştir. Bu filmler negatoskop cihazı kullanarak daha net bir görünüm, teşhis ve tanı sağlar.
Negatoskop sayesinde X ışınları kolay okunur ve dolayısıyla röntgen filmler rahatlıkla okunabilir. Bir negatoskop cihazında bulunması gereken özellikler şunlardır; iyi ve kaliteli ışık gücüne sahip olması, aydınlatılmış yüzeyin homejenlik derecesinin iyi olması, tüplerdeki renk sıcaklığının yeterli ve kaliteli olması.
Negatoskop Ne İşe Yarar?
Genel olarak tıbbi röntgen görüntülerini izlemek için kullanılır. Bu amaçla X ışınlarını okumak için tasarlanmıştır. Negatoskop cihazları radyoloji aksesuarı olarak sınıflandırılır. Radyolojik tanının doğruluğu, film okumanın doğruluğu tetkik ve muayene süreçlerinin hızlı bir şekilde çözüme ulaşması için önemlidir.
Negatoskop Teknik Şartnamesi Nedir?
negatoskop teknik şartnamesi, üretilecek olan negatoskop ürünün fiziksel, mekanik, estetik ve kimyasal özelliklerini tanımlayan ya da negatoskopun nasıl yapılması gerektiğini anlatan dokümanlardır.
Bu şartname maddelerinden ilki cihazın modeline göre bir, iki, üç ya da dört adet 35 x 43 film alabilmesidir. Cihazın kaç adet 35 x 43 film alabileceği modelden modele göre değişiklik gösterir.
Bir diğer madde ise negatoskopun estetik görünüme sahip olması ve aynı zamanda cihaz kalınlığının 2.5 cm’ yi geçmemesidir. Negatoskop cihazının yüzeyinde parlak, homojen( eşit dağılımlı ) bir ışık olması gereklidir. Bu ışık kaynağı aynı zamanda titreşimsiz olmalı ve gözü yormamalıdır. Ayrıca söz konusu ışık kaynağının ömrü 20.000 saatten fazla olmalıdır.
Diğer maddelerden birisi ise izleme alanının ısınması ve sabit sıcaklığı koruması gerektiğidir. Ek olarak bu cihazlar en fazla 6 kg ağırlığında olmalıdır. Cihazın kablo uzunluğu 1.5 metre ile 2m arasında olmalıdır. Cihazda adaptör bulunmamalıdır ve ayrıca istenildiği takdirde kablonun duvara gözükmeyecek şekilde dizaynı yapılabilmelidir.
Negatoskop cihazının 220 volt ile 240 volt arası şebeke gerilimi ile problemsiz çalışması gerekir. Cihazın güç girişi topraklı olmalı, kablonun toprak ucu ise negatoskop cihazı içerisinde boyasız ve iletken bir yere bağlı bulunmalıdır. Negatoskop cihazı üzerinde açma ve kapama tuşu olmalıdır.
Cihaz üzerinde dışarıdan sökülüp takılabilen sigorta olmalıdır ve ayrıca cihazın üzerinde tehlike, uyarı ve bilgilendirme çıkartmaları bulunmalı ve gerekli yerlerde olmalıdır. Negatoskop cihazı üzerindeki kullanılan bütün metal malzemeler örneğin cıvata, somun vb. gibi paslanmaz materyalden olmalıdır.
Ayrıca cihazın gövdesi de aynı şekilde paslanmaz metal komple tek bir malzemeden olmalı ve boyaması da metal aksamı elektrostatik toz boya ile yapılmalıdır. Cihaz üç adet 32 voltluk yuvarlak floresan ampul ile tasarlanmalıdır.
Negatoskop Çeşitleri Nelerdir?
Negastoskopların temel olarak iki çeşit modeli bulunmaktadır. Bu çeşitler ince negatoskop modeli, diğeri ise floresanlı negateskop modelidir. Ayrıca floresanlı negatoskopun kaç adet film alabildiğine göre de negatoskop çiftli ve negatoskop tekli gibi modelleri de bulunur.
Bu negatoskop modellerine genel olarak bakılmak gerekir ise; ince negatoskop ya da diğer adıyla led negatoskop modeli iç kısımları led ile döşenmiş ince bir levhadan oluşur. Bu negatoskop çeşidi duvar içine de monte edilebilme özelliğine sahiptir. Film ağırlıklarını dengeli bir şekilde tutmaya imkan sağlamakta ve dış ekran filtreleri toz tutmaz özelliktedir. Kullanımı oldukça kolaydır.
Floresanlı Negatoskop Modelinde ise iç kısımlar genelde simit şeklindeki floresanla döşeli haldedir. Bu cihazlar sağlam ve kalın şekilde üretilmiştir. Floresanlı negatoskoplar kendi içlerinde çeşitlenirler. Tekli, çiftli, üçlü, dörtlü film alabilme özellikleri gibi farklı kriterleri karşılayabilme özelliklerine göre çeşitlenmişlerdir.
Tekli negatoskopların gövdeleri metalden yapılır ve ön yüzeylerinde ‘’pleksiglass’’ adı verilen malzeme bulunur. Gövde kısımlarında ise açıp kapatma düğmeleri bulunur. Bu negatoskop cihazların tüm metal aksamı ise elektrostatik bir toz boya ile kaplanır.
Çiftli negatoskopların da ön yüzeylerinde ‘’pleksiglass’’ malzemesi bulunmaktadır. Gövde kısımlarında tekli negatoskoplarda olduğu gibi açıp kapatma düğmeleri vardır. Bu negatoskop çeşidine iki adet film sığabilir ve dekoratif özellikte olmakla birlikte ve kullanımı kolaydır.
Negatoskop Ölçüleri Nelerdir?
Negatoskop ölçüleri negatoskop çeşidine göre farklılık gösterir. Floresanlı negatoskopların tekli ürün ölçüsü 1,3 x 40 x 50 cm iken ikili ürün ölçüsü 1,3 x 80 x 52 cm’dir. Üçlü negatoskopların ürün ölçüsü ise 1,3 x 120 x 52 cm, dörtlü ürün ölçüsü: 1,3 x 145 x 52 cm’dir.
İnce ledli negatoskopların da alabileceği film sayısına göre farklı çeşitleri bulunur. Tekli ince led negatoskop ürün ölçüsü: 1,3 x 40 x 50 cm iken ikili ürün ölçüsü: 1,3 x 80 x 52 cm’dir.
Üçlü ince led negatoskop ürün ölçüsü: 1,3 x 120 x 52 cm’dir ve dörtlü ince led negatoskop ürün ölçüsü: 1,3 x 145 x 52 cm’dir.
Negatoskop Nerede Kullanılır?
Negatoskop ne işe yarar sorusundan sonra negatoskop nerede kullanılır sorusu da önemlidir. Genellikle radyoloji bölümlerinde yer almaktadır. Radyolojik teçhizatın son derece karmaşık yapısına kıyasla sade bir tekniğe sahiptir. Tıbbi görüntülemede tartışmasız teknik ilerleme görülmüştür fakat buna rağmen, radyolojik filmlerin kalitesi ve hastaya sağladığı yarar ancak tamamen aydınlatılmış, homojen bir cihazda okuması yapıldığında anlaşılabilir.
Negatoskop cihazları genellikle doktorların ve diş hekimlerinin kullandığı hastane malzemeleri ekipmanları listesinde olan bir cihazdır dolayısıyla hastanelerde ve özellikle radyoloji bölümlerinde sıklıkla kullanılır. Fakat son zamanlarda artık hastane dışında okullar, işyerleri, alışveriş merkezi vb. gibi bir alanda da kullanılmaktadır.
Negatoskop Nasıl Çalışır?
Genellikle bir negatoskop cihazın çalışmasını düzenleyen bir alet, lamba, sabitleme parçaları çelik bir gövde ve akrilik cam bölümlerinden oluşur. Bu bölümler evrenseldir. Hem yatay bir yüzeyde hem de dikey negatoskop olarak kullanıma uygundur.
Cihazın çalışması camdan geçen ışığa ve enstantaneye dayanır. Enstantane dağınık olan ve gerekli bilgiyi ileten bir sistemdir. Diyafram yüzeyi için perdelerin bulunması ve ışımanın parlaklığını ayarlama işlevi ile görüntünün analiz edilmesinin kolaylığı sağlanır. Bazı modellerde hem pillerden hem de ağdan çalışan sıvı kristal ekran bulunabilir fakat böyle bir tasarıma sahip olan tıbbi negatoskopların fiyatı biraz daha yüksektir.
Medikal negatoskop cihazı hem kuru hem de ıslak negatif görüntüleri incelemeyi sağlar. Bu cihaz çeşidi genel olarak olarak çeşitli sağlık kurumlarında, okullarda kullanılmakta olmakla beraber genellikle kullanım için özel bir brakete sabitlenir ve görüntü hem dikey hem de yatay pozisyonda izlenebilir.
